项目名称 Items

技术参数 Technic specific

产品规格(mm)  Dimension

φ9.53、φ11.1、φ12.7、φ15.24、φ17.8、φ21.6

最大张力 Max pull

160000N

速度 Speed

φ 15.24:  120m/min、  φ 17.8:  65m/min

张力轮直径 Tension  wheel  diameter

φ2000mm

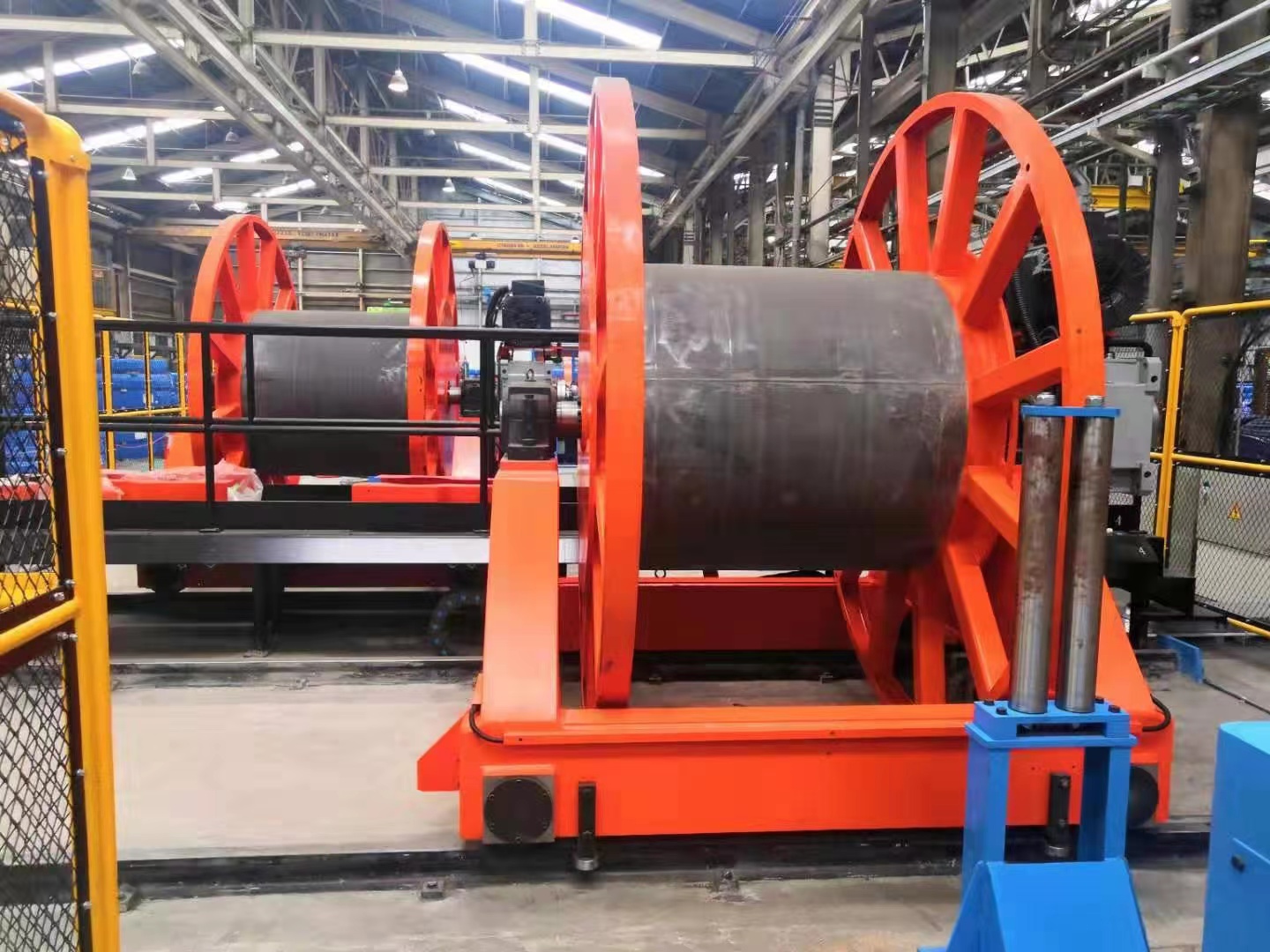

工字轮 Spool size

φ 1250/ φ 1120

中频炉 Intermediate frequency oven

功率 power 600kw, 温度 temperature370±5℃

总容量电机 Total install power

650KW

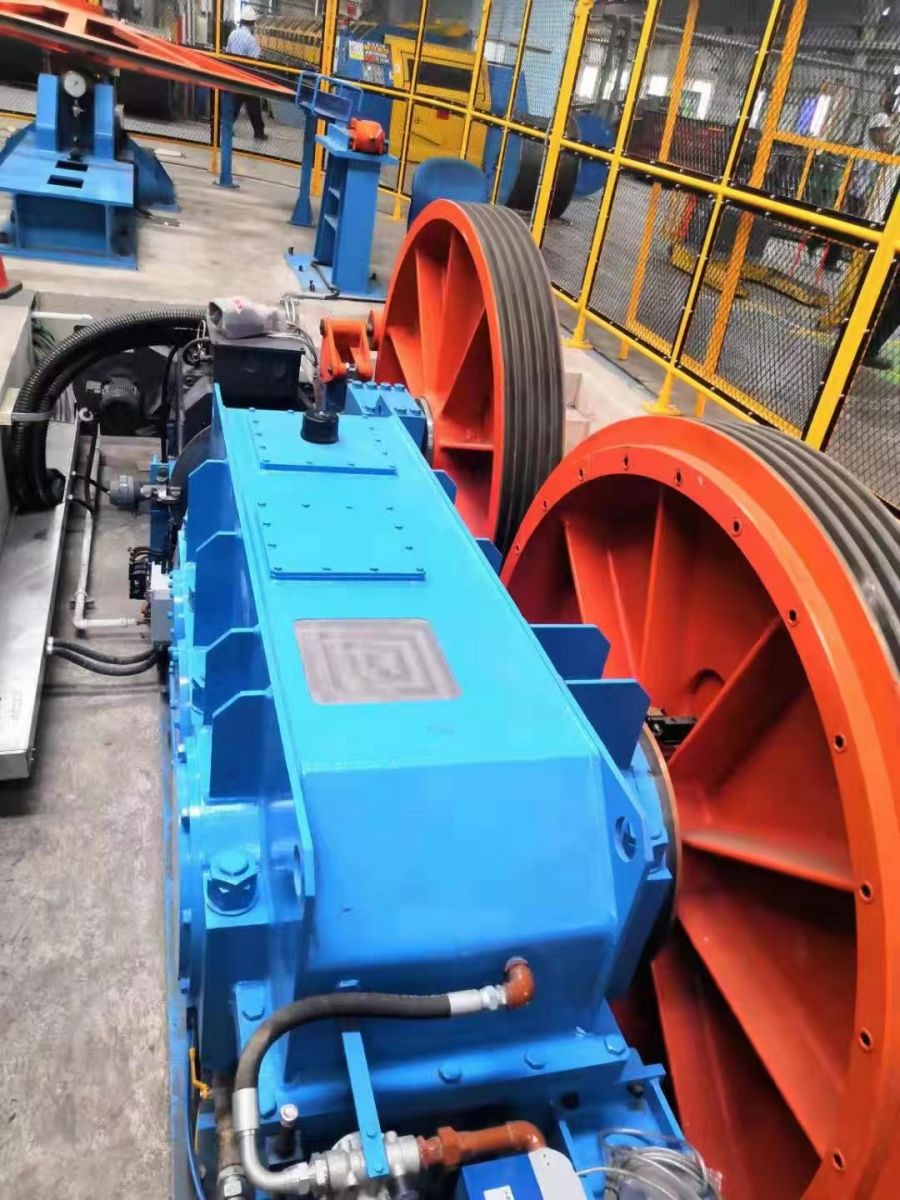

1、2 张力部分传动方式 Transmission

硬齿面减速器 Hardened reducer

调速方式 Speed regulation mode

交流变频 Energy-saving  convertor  motors

控制方式 Control mode

PLC 总线控制 PLC contorl

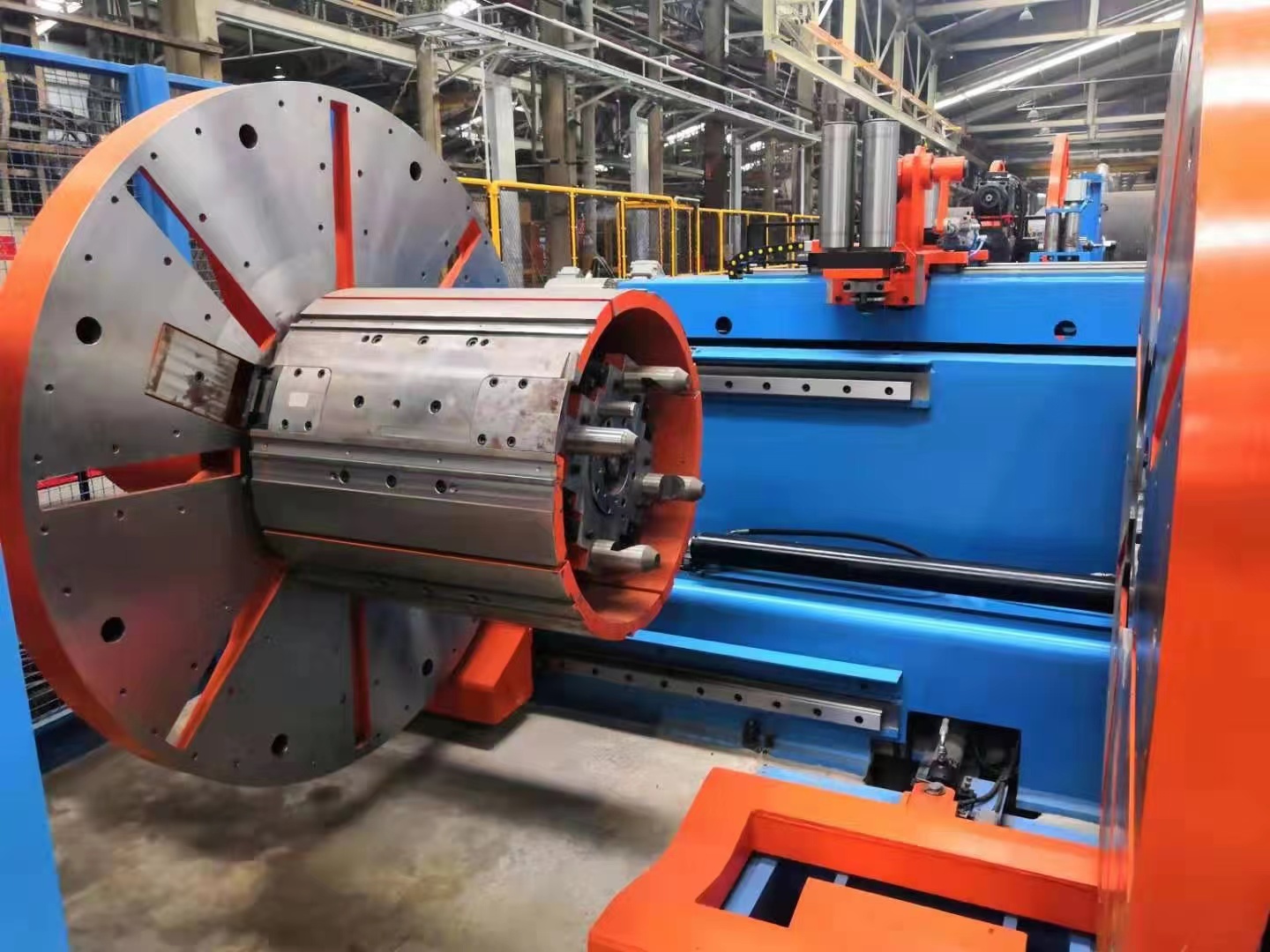

层卷尺寸(内径 X 宽度) Coil dimension

φ760x750

设备占地尺寸 Line dimension

8000x103000
