数控智能重型冷轧带肋钢筋生产线

点击量：1048

产品采用博远公司与海力特共17项专利技术，其中包含发明专利：

（发明专利名称：一种全连续冷轧钢筋成套设备，专利号：ZL201810819051.5）（冷轧带肋钢筋设备生产工艺控系统，证书号：软著登字第4096612号等 )等技术。生产直列式智能钢筋生产线，现产品已超越部分欧洲产品，产品从进线到成品出线接近全自动化生产：

（1）智能控制系统：可以远程遥控诊断，设备运营情况可现场遥控设备运行及关机开机，极大地保证了现场等人员的安全及设备安全；并配有断线乱线停车装置。

（2）放线采用高架放线，放线工位2个，可交替使用，放线工位为液压驱动可90度放平或竖立；

（3）拉丝机采用2台直列式数控传感拉丝机，轧机采用2台欧式轧机；2台拉丝机，2台轧机可根据钢筋型号，只开启其中1台，可以减少一半功耗，设备寿命可提高1倍。

（4）收线部分除需人工捆扎外、实现了全自动卸料、全自动翻包（钢筋捆翻转）自动剪切、全自动送料（钢筋头送入打包轮）、自动锁头，并且可实现双工位转换，缩短停机时间（选配）。

（5）产品节能比其他同类设备高30%至50%，设备使用寿命比其他同类设备提高3倍以上，生产效率比其他同类设备提高40%，劳动强度减少70%。

（6）该设备可加工钢筋直径5.5—14mm,最大轧制速度可达6-12米/秒（根据规格型号选配），成品外形满足GB13788—2024《冷轧带肋钢筋》标准要求。

（7）该设备90%以上部件单元为公司自助加工生产，公司拥有大型数控加工机床百余套。保证了产品质量的稳定性和质量可控性。

工艺流程：

双工位高架放线（原料Q235 Q215等）—理线架—电动除磷机—钢筋润滑箱—减径轧机—压肋轧机—预应力消除装置—收线机（钢筋成品）

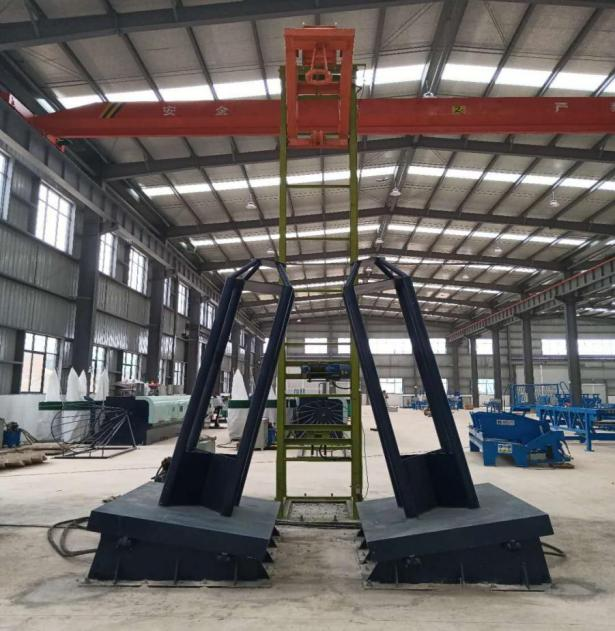

放线工位2个，可交替使用，放线工位为液压驱动可90度放平或竖立，可做到不停机换线，连续生产。

高架式放线架1台，高速生产过程中不易乱线，配有乱线停车装置。

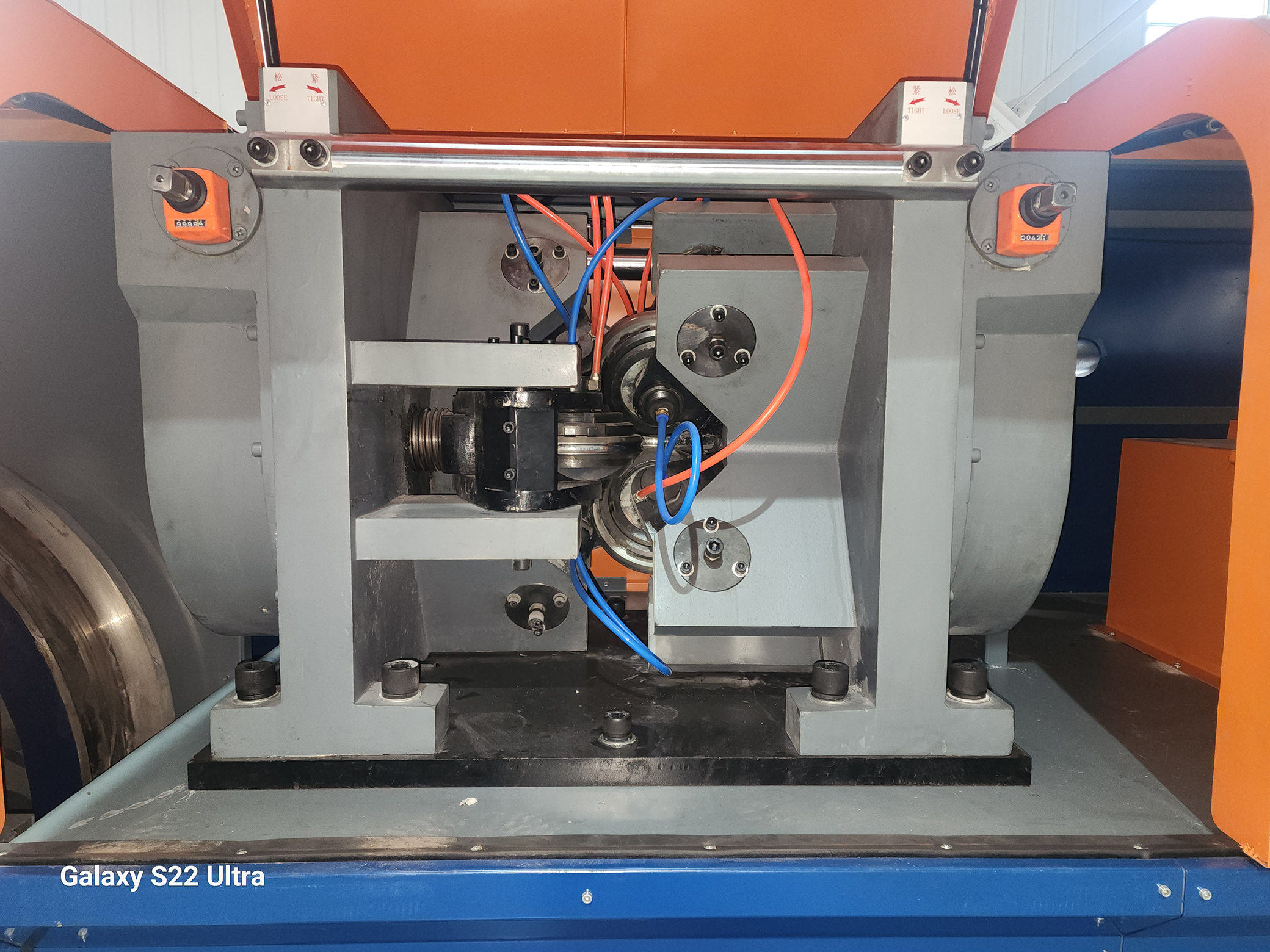

欧式轧机

1.轧机主体结构45号精铸，数控粗加，调质，内应力释放，数控精加工而成

2.涡轮采用整体40Cr，整体加工成

3.轧机总承双孔轴采用40Cr淬火精加工，并配有内循环水通道、润滑油通道，

4.轧辊总承采用整体轴承钢制作，坚固耐用

5.轧辊采用合金碳化钨

6.整体结构坚固、稳定性好，生产出的钢筋规格标准、尺寸外型偏差小。

环保除尘装置（选配）
