LZ-X/1200/1000/900直进式拉丝机

点击量:839

LZ-X/1200/1000/900直进式拉丝机


用途:本产品适用于各种预应力钢绞线的拉丝生产,各种高强及低碳钢丝的生产,弹簧钢丝的生产等

我公司多年来积累的生产经验及我公司专利技术,为广大用户制造节能环保、智能高效的拉丝生产线.

本产品应用我公司发明专利号为:ZL 2018 1 0819051.5  实用型专利号为:ZL 2019 2 0632401.7 ZL 2019 2 1987514.5  ZL 2022 2 0651779.3  ZL 2022 2 0647468.X ,采用以上专利技术本产品可节能30%以上,设备使用寿命周期延长20%,模具费用节约60%,从原材料入线到成品收线可以实现无人智能操作,收线部分采用双工位设计,可实现自动送料,自动剪切,自动锁头,工字轮自动切换等功能。本产品引领国内外行业发展方向,受到广大客户青睐,本产品分为立式直进和卧式直进两种形式,并配有在线除磷,除锈装置,环保除尘装置,使原材料表面光亮洁净同时增加原材料润滑介质附着力,环保装置可使生产过程中做到无尘生产。

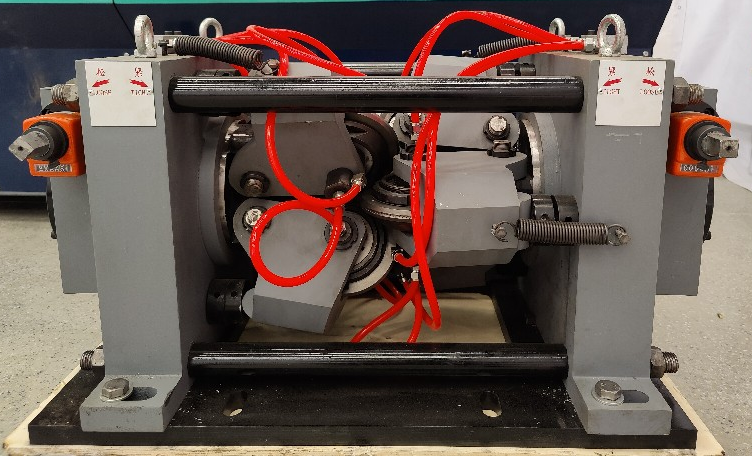

图片2.png选配

目名称 Items

技术参数 Technic specific

拉拔道次  No. of blocks

~9

计速度 speed

7.5m/s、9.5m/s

最大进线直径 Max. inlet diameter

φ 16mm

线强度 Inlet wire tensile

≤1250Mpa

最小出线直径 Min. outlet diameter

φ3mm

道次平均缩率 Average reduction

20%

筒直径 Capstan diameter

φ1200mm/φ1000mm/φ900

筒表面处理方法 Capstan surface

整体表面淬火 Induction hardened

筒表面硬度 Hardness of capstan

HRC55

筒冷却方式 Cooling of capstan

空轴内部封闭水冷加外部风冷 Water + air

动力配置 Motor power

90~132KW

传动方式 Transmission

皮带加硬齿面减速器 Belt+hardened reducer

调速方式 Speed regulation mode

流变频 Energy-saving convernor motors

控制方式 Control mode

PLC 总线控制 PLC contorl

线配备工字轮尺寸 Take-up spool size

1120/1250/1400mm

智能在线除磷、除锈设备选配

93.5KW

在线除尘环保设备选配

11KW

西门子智能控制系统

标配
