数控智能管涵专用冷轧带肋钢筋机组，专为管涵行业而设计，采用PLC控制，配备全自动智能收线系统；可生产3-12mm的冷轧带肋钢筋及冷拔丝，可满足管涵行业自用及中小型加工厂的生产需求。

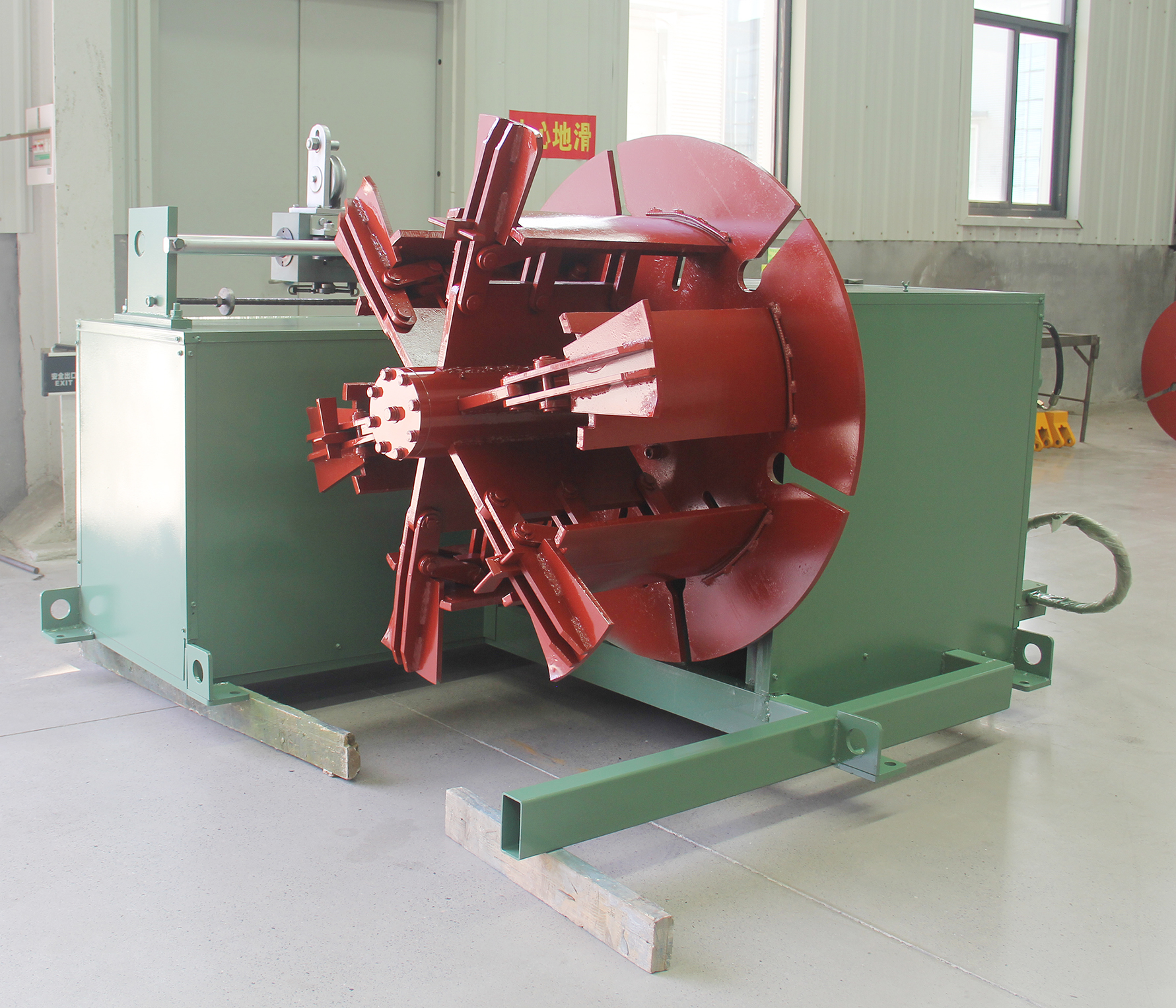

全自动智能收线机
30000T冷轧带肋钢筋生产线
A：设备生产量
公称直径d/mm | 每分钟120m | 每小时60分钟 | 理论重量kg/m | 每小时重量/kg |
3.5 | 120m-200m | 60min | 0.075 | 540-900 |
4 | 120m-200m | 60min | 0.099 | 712.8-1188 |
5 | 120m-200m | 60min | 0.154 | 1108-1848 |
6 | 120m-200m | 60min | 0.222 | 1598-2664 |
7 | 120m-200m | 60min | 0.302 | 2174-3624 |
8 | 120m-200m | 60min | 0.395 | 2844-4740 |
9 | 120m-200m | 60min | 0.499 | 3592.8-5988 |
10 | 120m-200m | 60min | 0.617 | 4442.4-7404 |
11 | 120m-200m | 60min | 0.746 | 5371.2-8952 |
12 | 120m-200m | 60min | 0.888 | 6393.6-10656 |
B:设备参数
| 技术参数 | |
| 设备型号 | 30000T |
| 原材料放线架 | 承重3吨以上 |
| 线材抗拉强度选材范围 | Q235或hpb300(指是作为推荐不作为依据) |
| 原材料钢丝直径 | 5.5 - 14 mm |
| 盘条线圈内径 | 800 mm |
| 盘条线圈外径 | 1,200 mm |
| 盘条线圈高度 | 1,700 mm |
| 盘条重量 | Max 2,000 kg |
| 成品收卷 | |
| 收线盘的内径 | Ø 510 mm-Ø 760 mm |
| 收线盘外直径 | Ø 900 mm |
| 收线盘的高度 | 460mm |
| 收线盘最大的重量 | Max 1,000 kg |
控制技术 | 变频 |
设备使用电压 | 380V 50H |
钢筋成品直径 | Φ4-13mm Φ3-11mm Φ3.5-11mm |
最大生产线速度 | 3.3m/s |
放线方式 | 采用高架放线 |
除锈机 | 采用滑道加丝杠调节，除锈轮为铬12材质，除锈轮直径140mm |
| 拉丝机 | 采用集成设计，减速机型号为硬齿面350减速机 |
集成卷筒数量 | 3+1或4+1或5+1（选配） |
轧机 | 采用180或150型轧机，轧辊为：合金碳化钨或铬12（选配） |
电机 | 采用国标二级能耗或西门子欧标一级能耗点金，功率为90-55KW(选配） |
轧辊直径 | Ф180或Ф150（选配） |
冷却方式 | 水 |
电控柜 | 控制全套生产线，带智能乱线、断线停车装置，采用变频调速，配有启停遥控器 |
传动方式 | 皮带 |
安装长度 | 30米 |
智能收线机 | 功率为11KW+3KW |
收线机拖料小车 | 承重1.5T |
