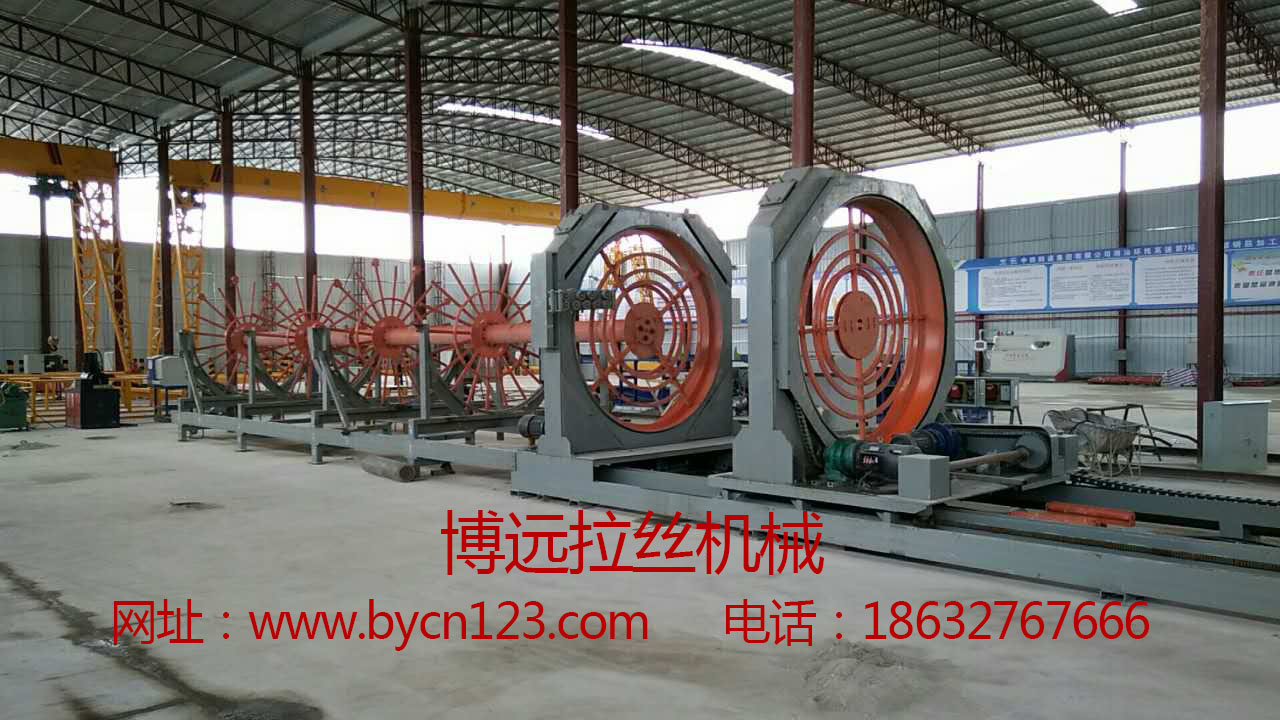

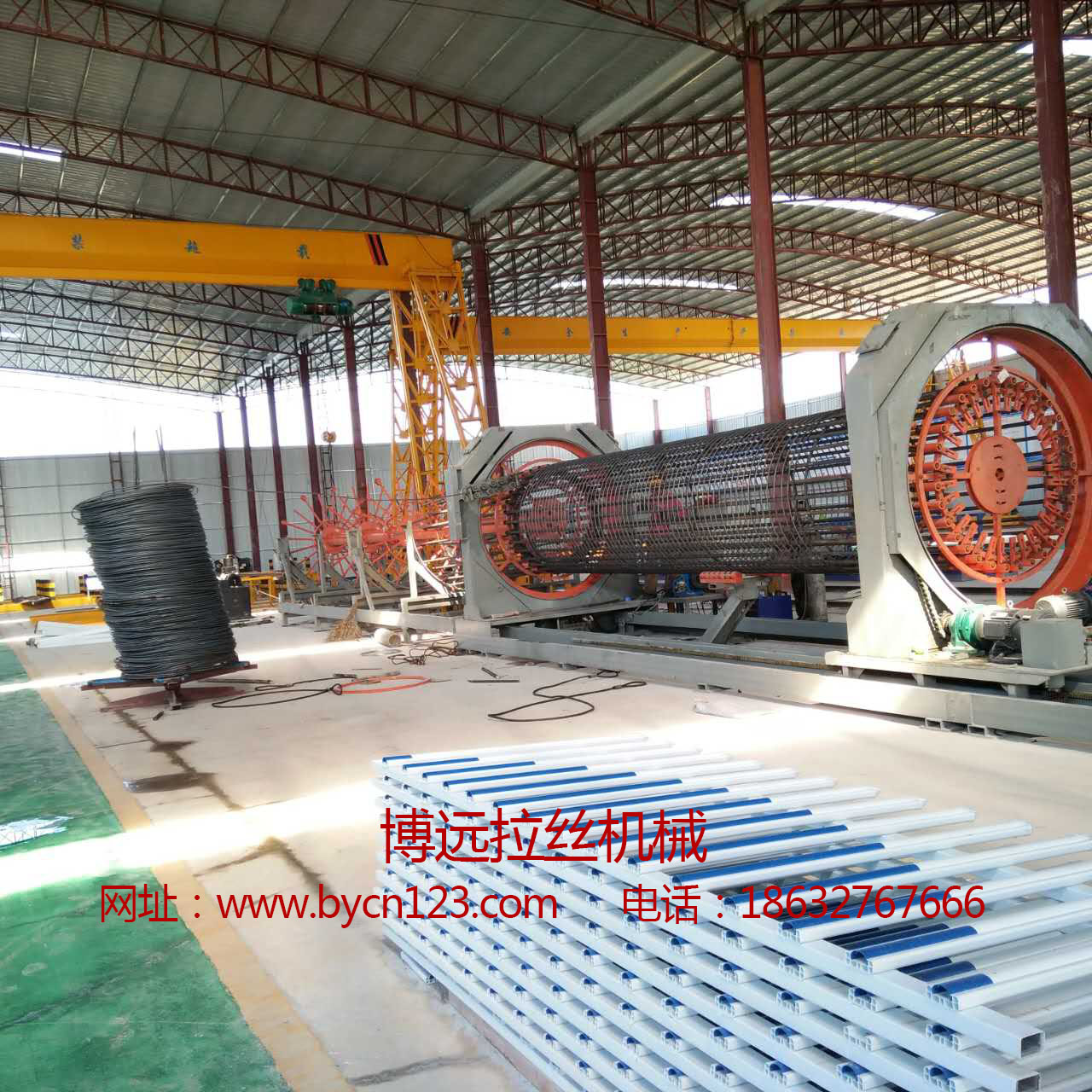

数控钢筋笼滚焊机

点击量：2144

产品描述

  该设备可自动成型长度为2m-27m（定制）的钢筋笼，并配有自主知识产权的智能化焊接机械手（定制），比手工绑扎笼子生产效率高，节省材料，笼子坚固，外形标准。广泛应用于大型桥梁、高速铁路建设等领域的灌注桩施工中。

产品特点

自动送线机构，可在线调整间距，误差小，成型质量高

自动焊接，或人工点焊，减轻劳动强度

变频控制拖笼机构，行走精度高

自动拖笼设计，避免焊接过程中因笼子自重导致其弯曲变形

自动上料装置，加快上料速度

模板采用模板环加导管组合，可快速更换笼子直径和变换笼子主筋根数

平立辊式矫直装置，寿命长

控制系统：松下 PLC、 松下触摸屏、ABB或汇川变频器

型号	TGC1250		TGC1500	TGC2000			TGC2200	TGC2500
钢筋笼直径	200- 1250mm		300- 1500mm	500-2000mm			800- 2200mm	500- 2500mm
钢筋笼重量	3T		4.5T	6T			8T	8T
钢筋笼长度	2-13.5m（可加长至27m）		2-13.5（可加长至23m）	2-13.5（可加长至18m）			2-13.5（可加长至18m）	2-13.5（可加长至18m）
盘筋直径	Φ5-16mm
绕筋间距	0-500mm
主筋直径	Φ12-40mm
液压站压力	10MPa
额定总功率
产品尺寸	28*1.5*2	28*2.8*2.5			28*4.6*3	28*5.3*3.5
产品重量	7T	12T			20T	22T
